产品介绍
产品执行标准
JKMD、JKM多绳摩擦式提升机系列产品执行Q/HBWF006《多绳摩擦式提升机》企业标准、AQ1036-2007《煤矿用多绳摩擦式提升机 安全检验规范》和GB/T10599—2010《多绳摩擦式提升机》标准及《煤矿安全规程》设计制造的产品。
产品的用途、适用范围
多绳摩擦式矿井提升机按照安装形式分为井塔式和落地式,主要用于煤矿、金属矿和非金属矿的竖井作为升降物料、人员及设备之用。
由于本产品配套的电气设备为非防爆型,故不能用于有瓦斯、煤尘等易燃、易爆介质的场所。
工作原理
多绳摩擦式提升机采用的是挠性体摩擦传动原理,钢丝绳搭在摩擦轮上,利用钢丝绳与摩擦衬垫间的摩擦力来提升、下放重物或人员。

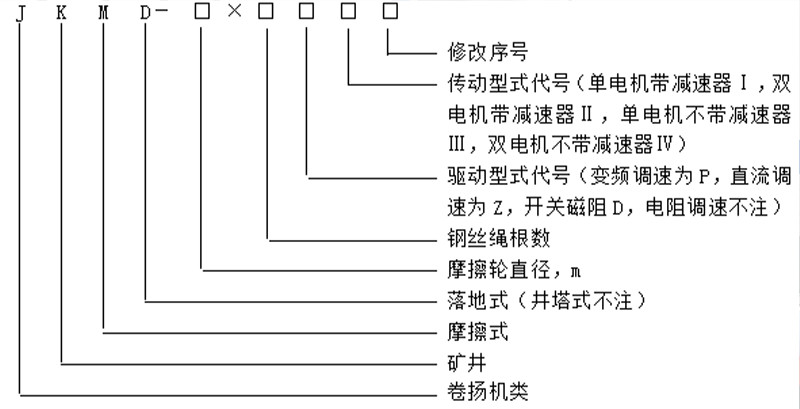

产品型号示例

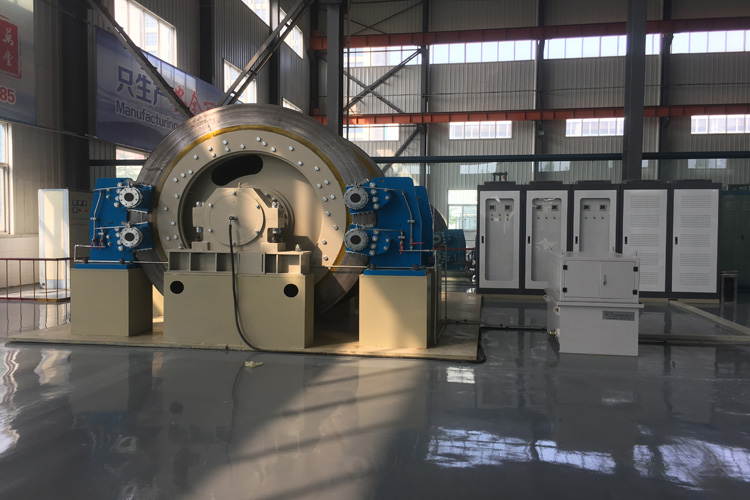

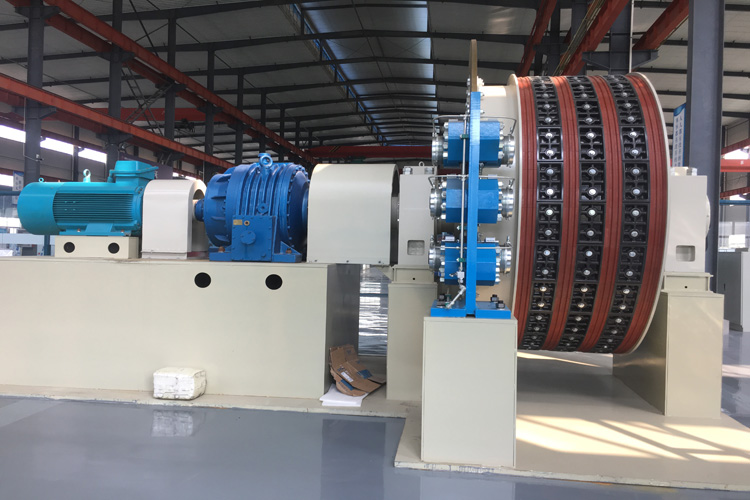

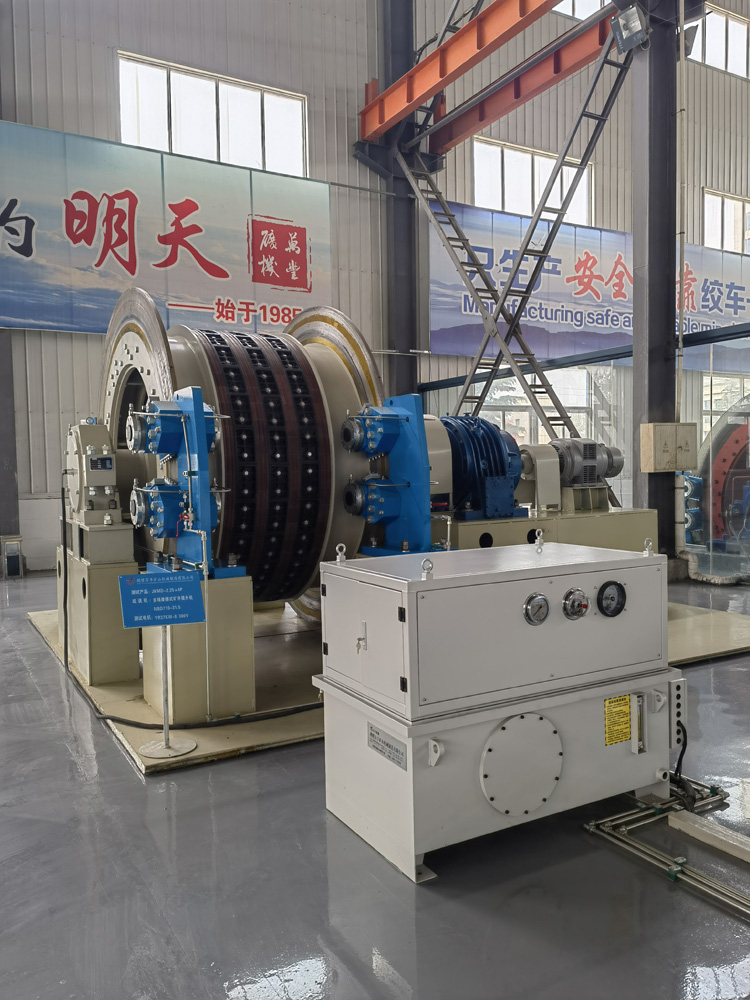

多绳摩擦式提升机主轴装置
主轴装置是提升机的工作机构,承担提升、下放载荷的全部扭矩,并承受搭在摩擦轮上两侧的钢丝绳的拉力。由主轴、摩擦轮、滚动轴承、轴承座、轴承盖、轴承梁、摩擦衬垫、固定块、压块组成。
主轴是主轴装置的主要零件之一,它承受整个主轴装置自重,外载荷和传递全部扭矩,用低合金钢锻制。在轴上直接锻出一个或两个法兰盘,通过高强度螺栓与摩擦轮联接。
摩擦轮采用整体低合金钢,全焊接结构,由筒壳、左右辐板、左右轮毂、支环、挡绳板焊接而成。对大型提升机(直径大于或等于2.8m),筒壳内焊有支环来加强整个筒壳的刚度。
根据客户需求,可采用不可拆的焊接式制动盘(也称死闸盘),即制动盘焊在卷筒端部,也可采用可拆式组合制动盘,即制动盘作成两半成对活装在摩擦轮上,摩擦轮与制动盘用高强度螺栓联接。制动盘分为单闸盘和双闸盘两种。
主轴承由滚筒轴承、轴承盖、轴承座、轴承端盖等零部件组成。滚动轴承采用国内知名品牌哈、瓦、洛双列向心球面滚子轴承,调心性能好,能承载较大的径向负荷和抗冲击能力,寿命长、效率高、维护方便。
摩擦衬垫为关键零件,摩擦衬垫用固定块和压块通过螺栓固定在摩擦轮上,乐虎公司采用摩擦系数≥0.25的高摩衬垫,确保提升机性能参数、提升能力及安全可靠。落地式提升机衬垫两个绳槽,通过拨绳装置实现钢丝绳在两个绳槽间的切换,可以将摩擦衬垫的寿命加倍,也提高了衬垫材料的使用率。
